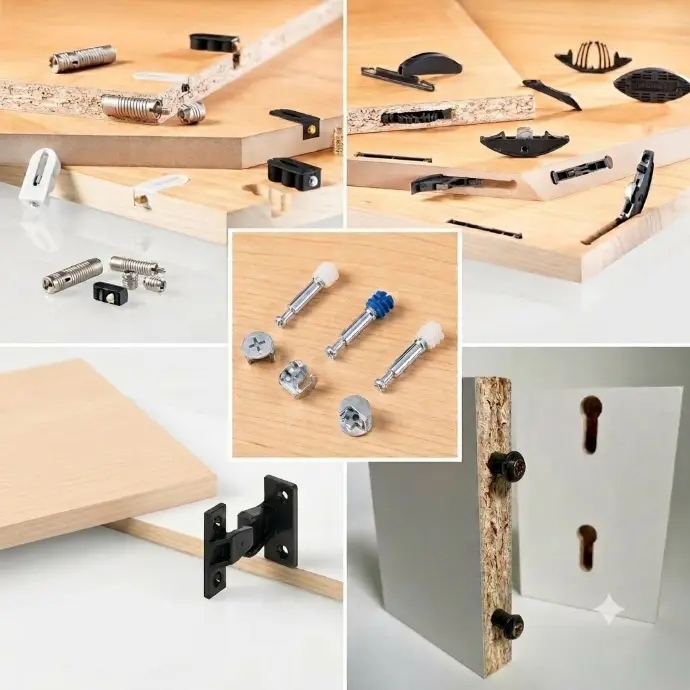

Exemplos de conectores

Cada conector responde a um desafio específico de design, logística ou velocidade de montagem. Temos como exemplo:

• Cabineo (Lamello):  O expoente máximo da eficiência no fluxo CNC. Ao eliminar completamente a necessidade de furação horizontal, acelera o tempo de ciclo na máquina, permite o empilhamento plano e otimiza drasticamente o transporte logístico.
• Clamex (Lamello):  Desenhado para uniões invisíveis de alta performance. Ideal para mobiliário de design ou painéis que exigem montagem e desmontagem repetida em obra sem qualquer desgaste do material.
• Peanut, Minifix & Keku:  Soluções estruturais e de encaixe rápido que garantem versatilidade na fixação de painéis, frentes falsas e componentes de montagem rápida.

Parceiros

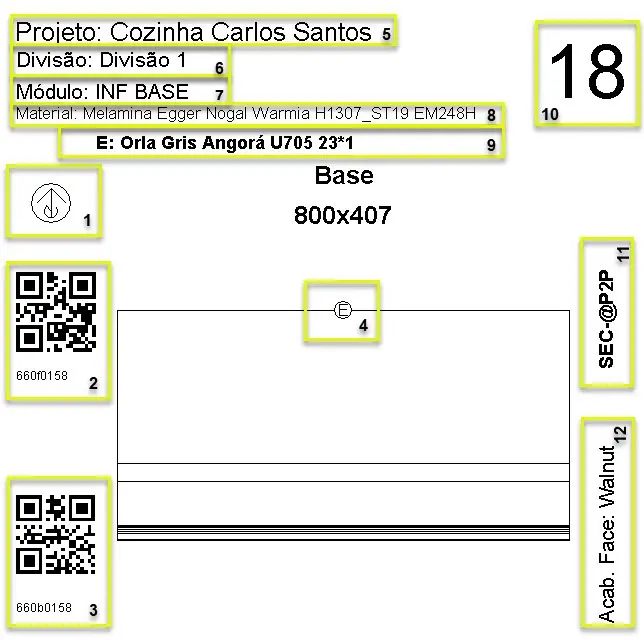

Conteúdo de uma etiqueta

Cada campo foi desenhado para ditar o fluxo da peça sem margem para erro. Conheça os dados essenciais gerados pelo software:

1. Orientação da peça na CNC
2. QR Code do programa na face e respetiva codificação
3. QR Code do programa no verso e respetiva codificação
4. Indicação de Orla
5. Nome do projeto
6. Nome da divisão
7. Nome do módulo
8. Material da peça
9. Orla a ser aplicada
10. Número do módulo
11. Fluxo de trabalho
12. Acabamento da peça

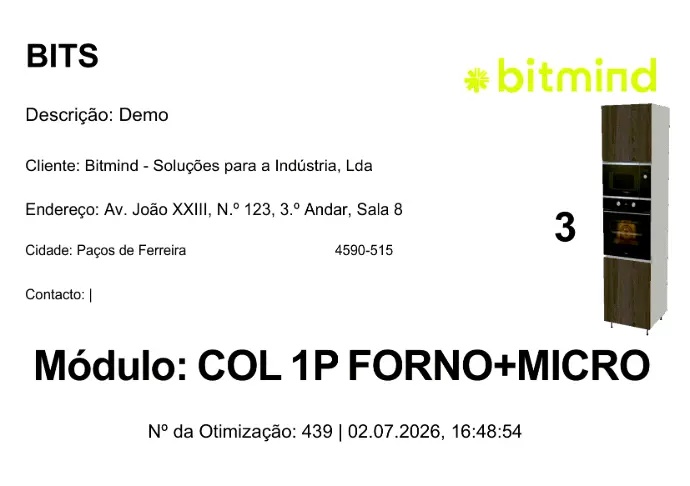

Etiquetagem por módulo

Para além da identificação individual de cada painel, o software gera um relatório unificado que funciona como a "etiqueta-mãe" do módulo completo.
Utilizado como guia de embalamento e expedição, esta etiqueta orienta para que obra pertence e indicação do cliente.

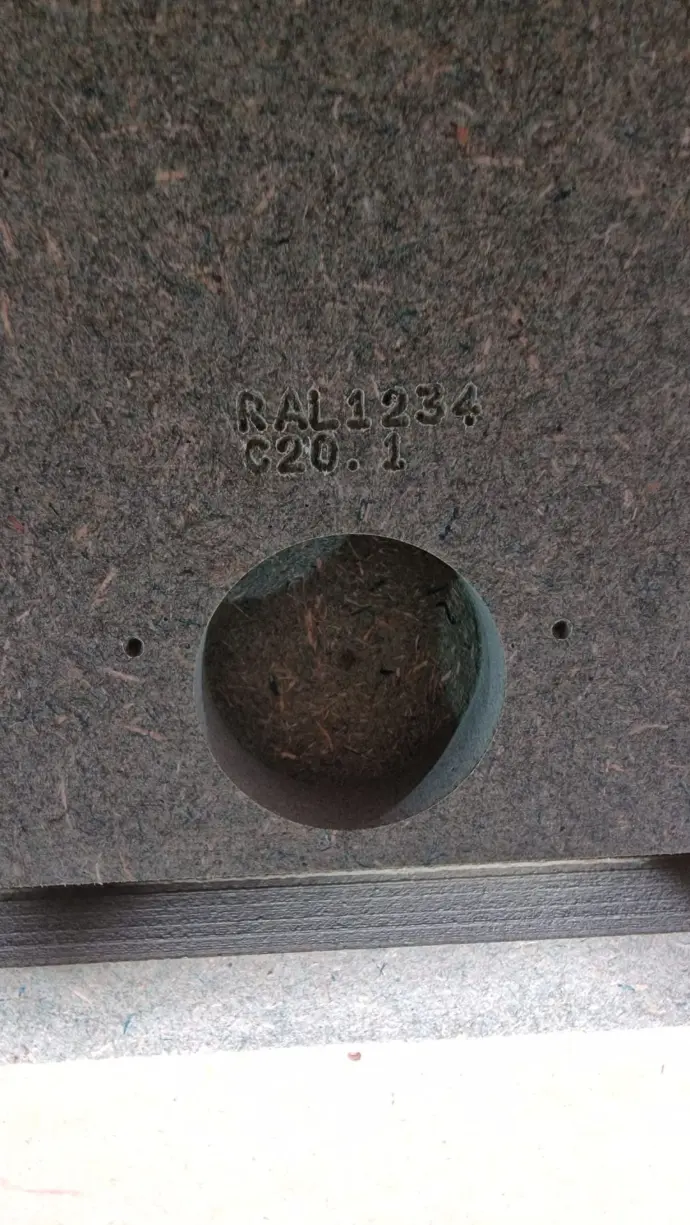

Identificação e Marcação de Peças

Importância

O fluxo digital não se pode quebrar nos acabamentos. O software permite automatizar a gravação de referências e códigos diretamente na estrutura da peça através do CNC, antes de esta seguir para a secção de pintura ou lacagem. Esta marcação em baixo-relevo substitui as etiquetas tradicionais de papel nas fases críticas, garantindo que a identificação resiste perfeitamente aos processos de lixagem, primário e acabamento.

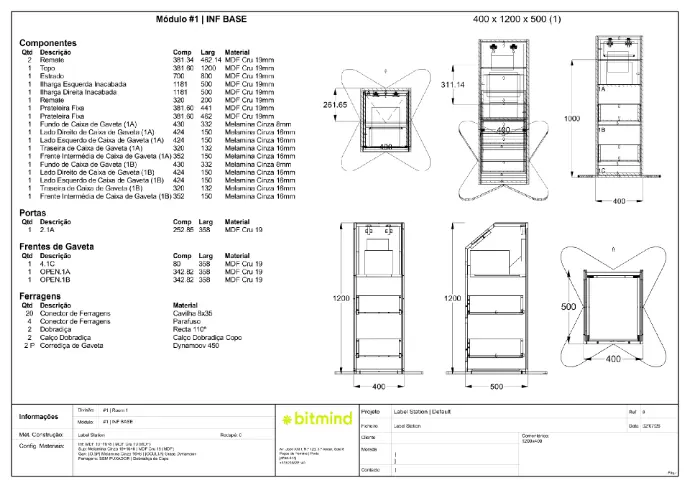

Folhas de Montagem

Gerada automaticamente para cada unidade de mobiliário, esta folha consolida num único documento visual toda a informação necessária para o arranque da montagem, dividida em três pilares fundamentais:

• Listagem Analítica de Componentes: Apresenta de forma clara a quantidade, descrição, dimensões exatas e o material de cada componente que compõe a estrutura, incluindo a especificação das portas.
• Especificação de Ferragens e Acessórios: Identifica o tipo e a quantidade exata dos conectores e restantes ferragens atribuídos àquele módulo, garantindo que o operador recolhe o material certo antes de iniciar o trabalho.
• Vistas Técnicas Cotadas e Perspetiva 3D: Combina projeções ortogonais, com cotas de referência e uma perspetiva 3D do móvel. Isto permite validar instantaneamente o posicionamento das peças, o alinhamento das furações e o aspeto final do produto.

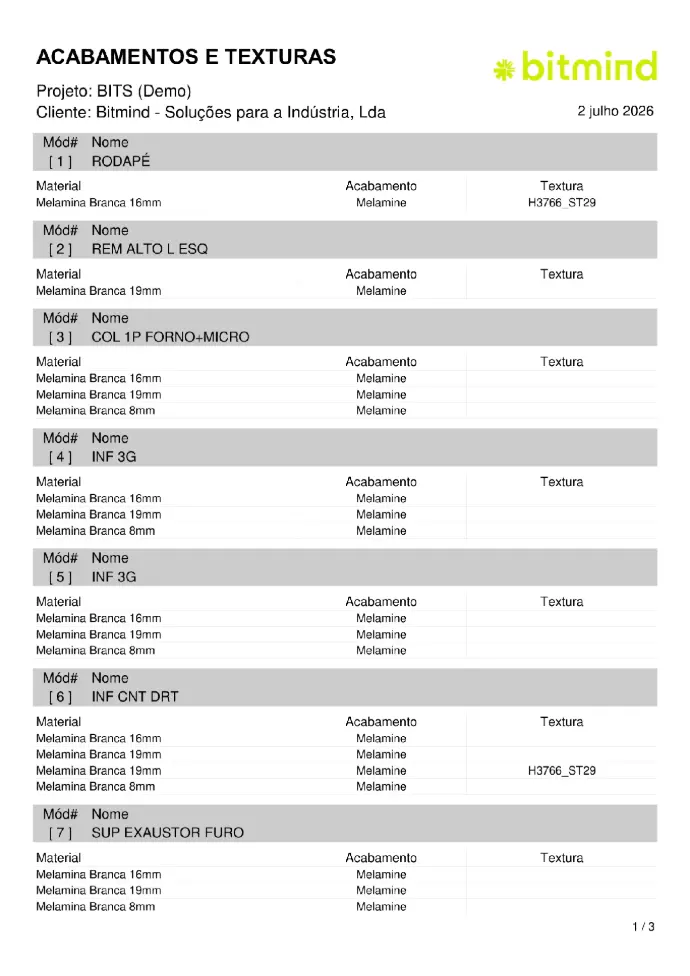

Relatórios de acabamentos e texturas

Este relatório automatiza a extração e organização de todas as matérias-primas associadas a cada frente do projeto.

• Mapeamento Estruturado por Módulo: Agrupa e lista de forma clara cada elemento estrutural (como rodapés, colunas de forno ou armários inferiores), garantindo que a equipa sabe exatamente que materiais pertencem a que móvel.
• Detalhe de Espessuras e Materiais: Especifica o material e a espessura exata de cada placa utilizado para a sua composição.
• Validação de Acabamentos e Texturas: Identifica com rigor o tipo de acabamento e o código exato da textura/padrão a aplicar, assegurando a total conformidade com o pedido do cliente.

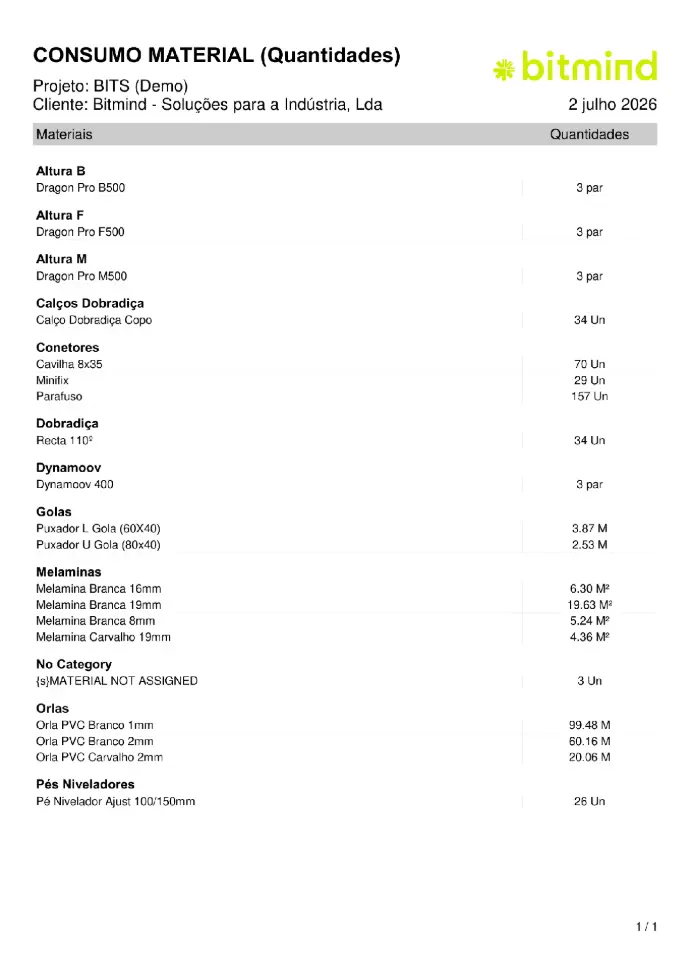

Relatório de Consumos

Este relatório consolida de forma totalmente automática o consumo global de todos os materiais e ferragens necessários para o projeto. É a ferramenta essencial para os departamentos de compras, gestão de stock e preparação de trabalho:

• Controlo Preciso de Materiais: Especifica a quantidade de material necessária, desde de placas a ferragens, de forma quantitativa ou metro linear.
• Cálculo de Perfis e Golas: Converte o design do projeto em metros lineares reais para compra, otimizando o corte de barras e evitando o desperdício de material.
• Métrica Automatizada de Painéis e Orlas: Agrupa o consumo de melaminas por espessura e tipologia em metros quadrados e quantifica os metros de orla necessários.

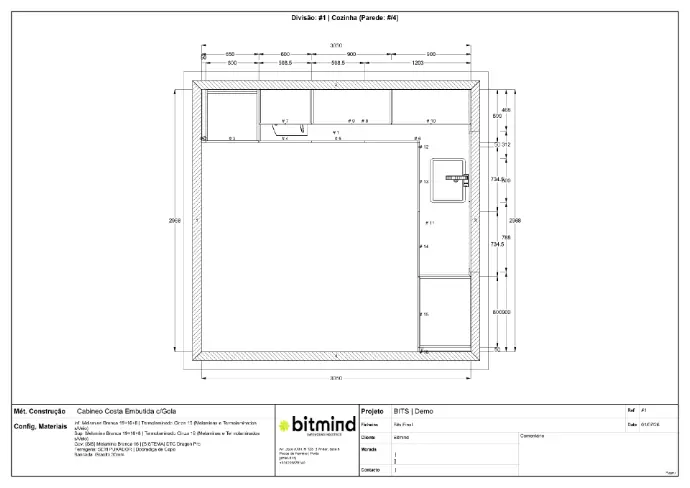

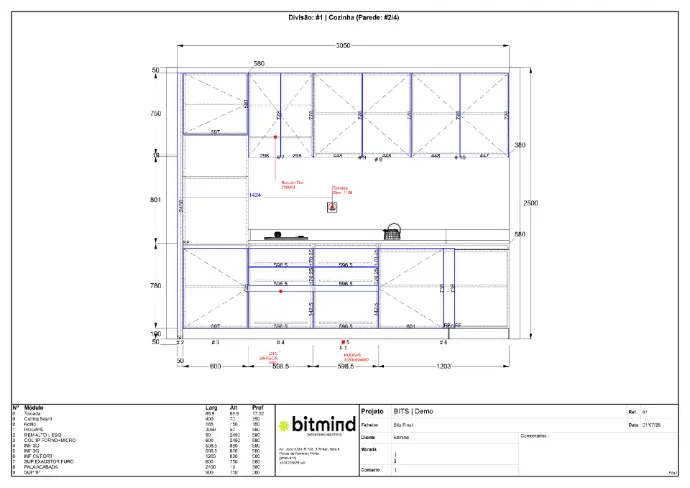

Relatórios de Alçados e Plantas

Este relatório automatiza a geração de plantas técnicas e alçados cotados de cada divisão ou parede do projeto. É a ferramenta de comunicação definitiva para as equipas de montagem:

• Desenhos Ortogonais e Vistas de Planta: Apresenta vistas em planta, com cortes estratégicos e alçados frontais, permitindo compreender instantaneamente a implantação espacial do módulo na divisão.
• Mapeamento e Numeração de Módulos: Associa cada armário à sua numeração técnica de projeto, servindo de guia essencial para a distribuição física correta dos volumes no chão de fábrica e na obra.
• Cotas de Instalação e Pontos Técnicos: Detalha com precisão todas as dimensões gerais e assinala de forma clara as notas e pontos técnicos críticos em obra, como a localização de tomadas ou recortes para passagens de tubagens.
