Nesting
O verdadeiro valor do Nesting revela-se na sua capacidade de simplificar fluxos de trabalho complexos, transformando padrões de corte desafiantes num processo contínuo, rápido e altamente rentável.
O que é?

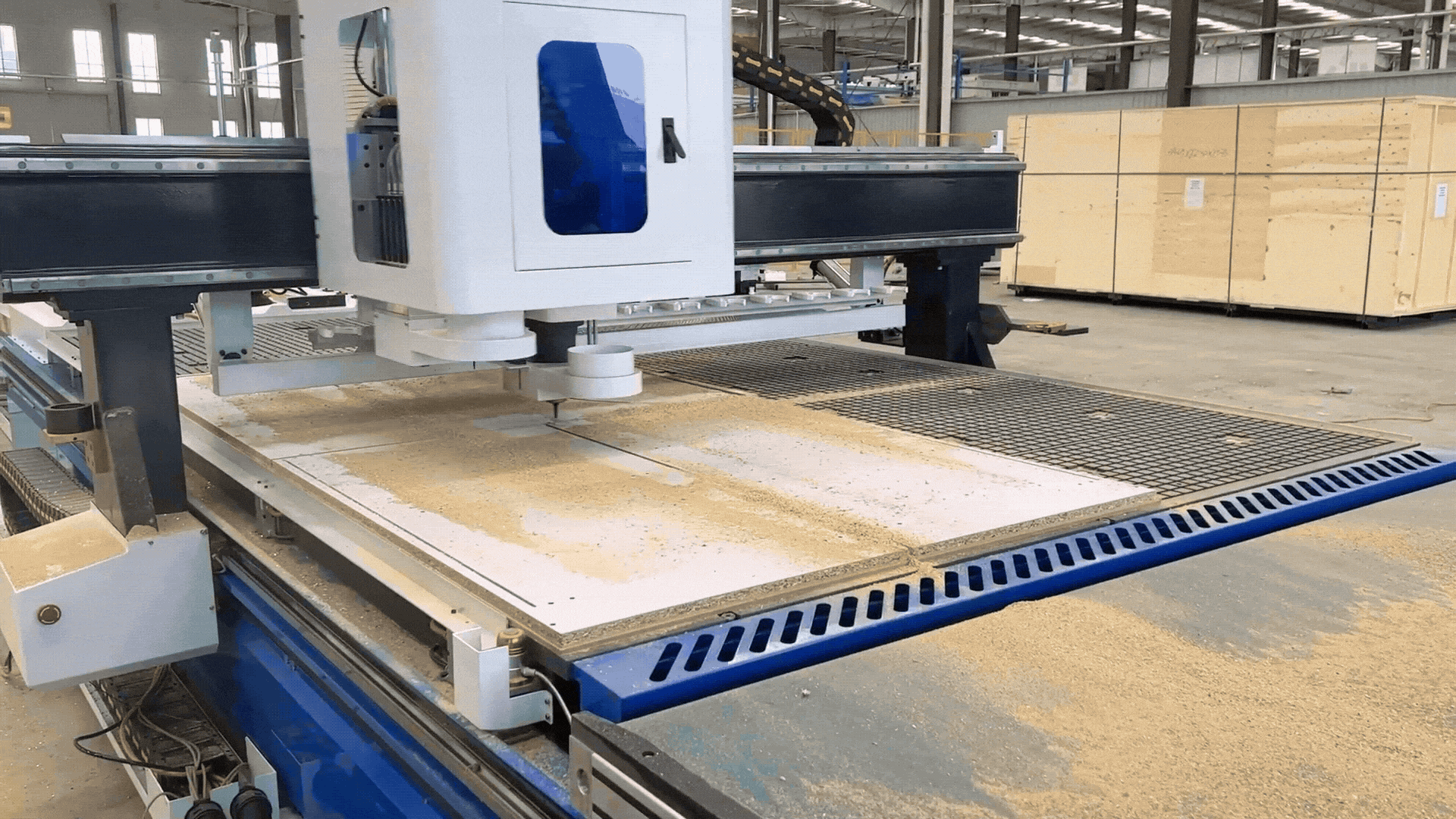

- Uma tecnologia de fabrico baseada na otimização inteligente do corte de painéis, operada através de sistemas CNC.
- Consiste na disposição estratégica e automatizada das peças sobre a matéria-prima, maximizando a área útil do painel antes do processo de corte.
Para quem?
Empresas com consumos superior a 15 placas/dia, com limitações de espaço e com peças que sejam sujeitas a várias operações: furações, rasgos, entalhes, desbastes, peças de contornos irregulares, etc.
Esta tecnologia apresenta uma performance superior numa vasta gama de painéis:
- MDF, Aglomerado, Contraplacado e OSB.
- Acrílicos (e plásticos em geral) e HPL (High Pressure Laminate).
Vantagens
- Redução drástica do desperdício de material e geração de resíduos.
- Aumento significativo da produtividade em comparação com os métodos de corte convencionais.
- Impacto direto na margem de lucro através do aproveitamento ideal da matéria-prima.
- Com a conjugação de várias operações, em menos máquinas, reduz-se a necessidade de operadores e com a programação é gerada automaticamente a função do operador é mais limitada.
- Simplificação extrema na produção de múltiplos componentes pequenos ou com geometrias complexas.
- As peças são sujeitas a várias operações na mesma máquina.
- Neste processo, a execução de peças por medida tem a mesma exigência que a execução de peças padronizadas.
- A qualidade no recorte das peças é feita com fresa de compressão. O resultado é superior ao de uma serra. A redução do manuseio da peça também reduz o risco de estragos nas arestas.
Estratégias

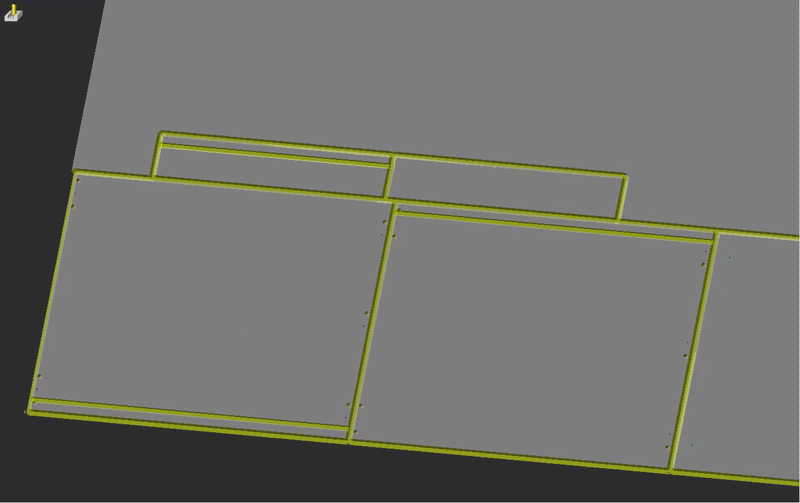

Bridged Nesting
Esta opção permite ativar a ligação do percurso de corte de peças no nesting, ela ocorre quando todas as peças dentro do nesting são cortadas utilizando uma única Entrada (Lead-In) e Saída (Lead-Out) na placa inteira. Esta opção pode otimizar o tempo de ciclo da placa, reduzindo a quantidade de vezes que a ferramenta precisa realizar o movimento de entrada e saída em cada peça individual, e melhorar também o tempo de vida útil da ferramenta.

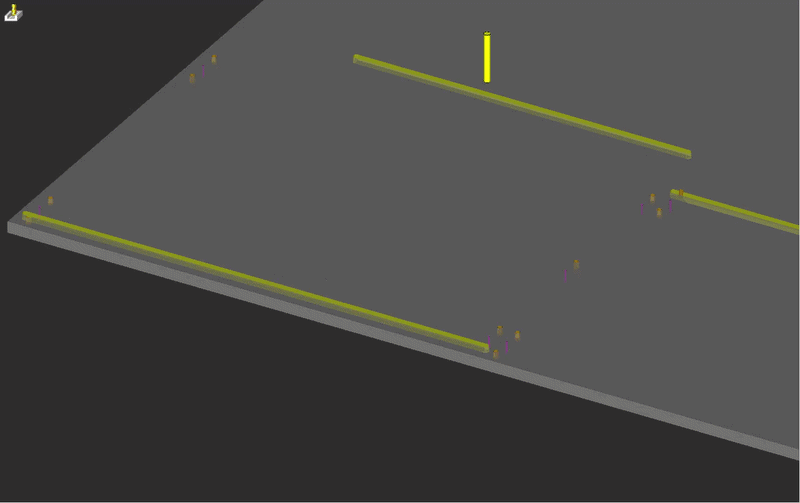

Onion Skin (Membrana)
Esta configuração é utilizada para peças pequenas, o percurso que define o formato da peça é cortado a uma profundidade ligeiramente menor do que a espessura do material.
Após a primeira passagem, resta uma membrana fina do material que mantém a peça fixa no lugar. No final pode ser repetida a fresagem que remove apenas a membrana e terminando assim o corte total da peça.
Tags
As tags podem ser utilizadas para ajudar a fixar uma peça "Pequena" ou "Muito Pequena". Elas são pequenas zonas onde a fresa corta com uma profundidade menor que a total por uma curta distância, deixando assim uma "ponte" que mantém a peça presa.

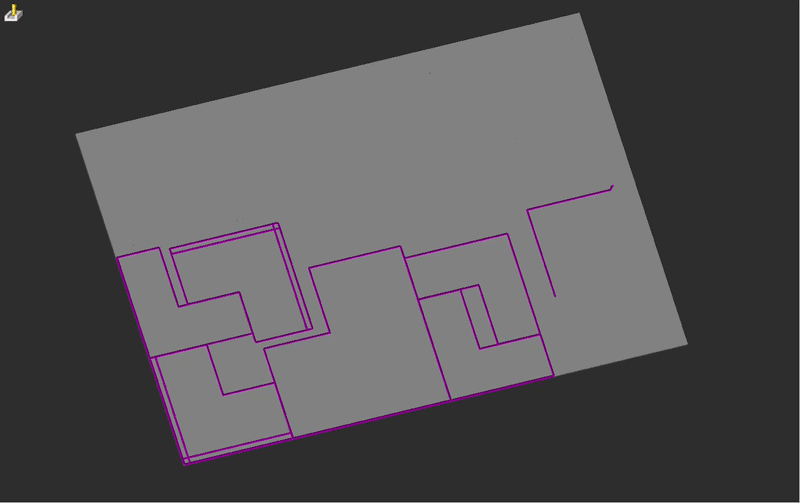

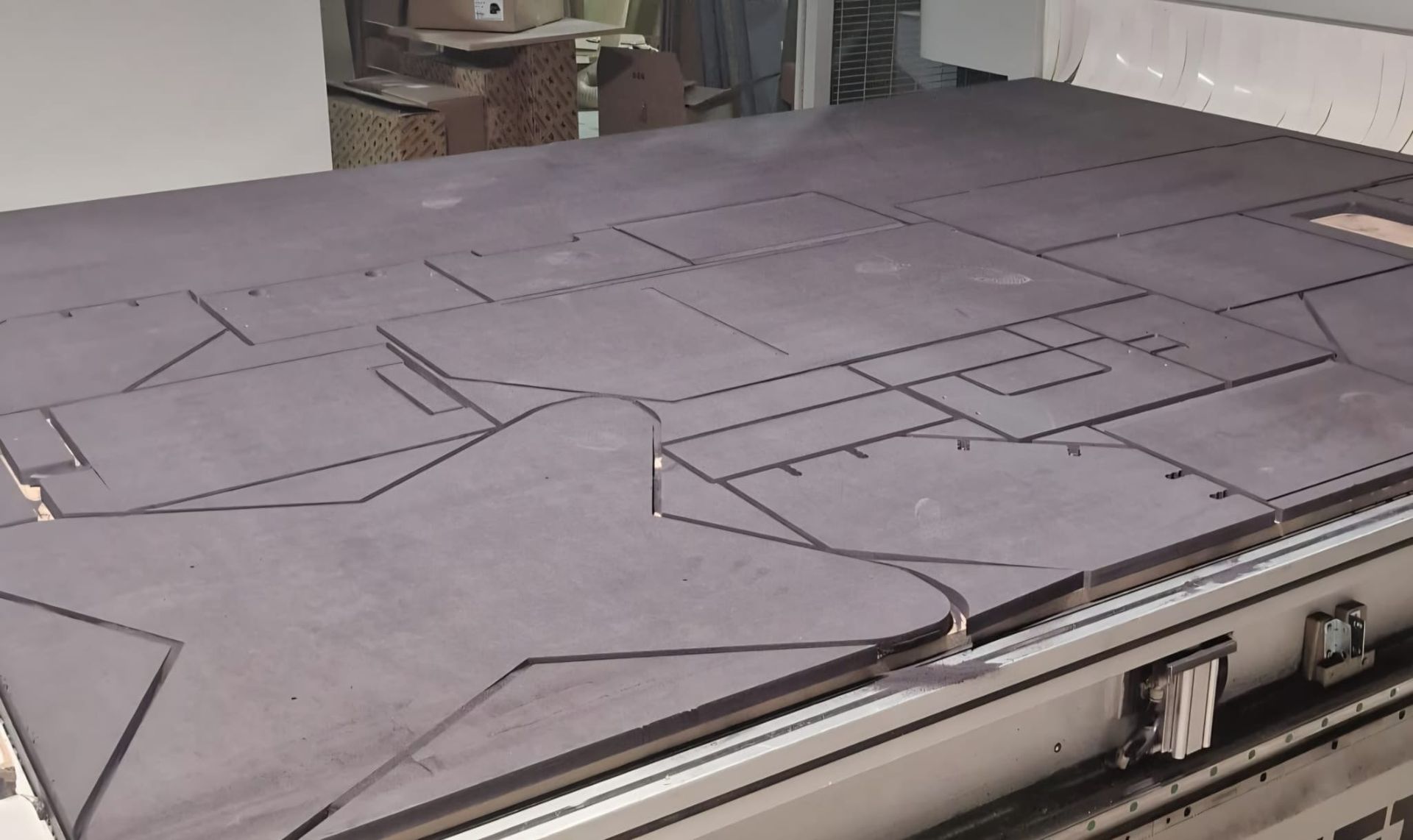

TrueShape Nesting
Com o TrueShape, conseguimos rentabilizar ao máximo o material. Peças com vários formas vão ser colocadas na placa, de maneira em conseguir aproveitar ao máximo e ter uma otimização com mínimo placas gastas.
Placa de Sacrifício
A placa de sacrifício deverá ser em MDF com uma espessura entre 16 a 22mm.
A densidade do MDF deverá ser entre 710 e 740 kg/m3. De notar que no LDF (<600kg/m3) há uma grande perda de vácuo e no HDF (>800kg/m3) não existe fluxo suficiente.
Perceber a densidade do material é muito importante. Os topos do painel devem ser isolados com verniz ou tinta. A orlagem do topo não é sempre eficaz devido à necessidade de repetidamente desbastar a superfície do painel.
No isolamento entre a placa de sacrifício e a mesa, ao utilizar borracha de secção circular, assegure-se que não estica a borracha quando inserir. Na junção devemos verificar que não há fugas. O ideal é unir a borracha topo com topo. A utilização de borracha de secção retangular aumenta a superfície de contacto que produz um maior isolamento.
Como preparar a placa de sacrifício:
A placa de sacrifício deve ser preparada para aumentar a porosidade da superfície. A superfície da placa apresenta-se inicialmente de uma forma vidrada que reduz o fluxo de ar. A partir de uma espessura de 22mm, a placa é retificada em ambos lados, pelo menos,1.5mm. A espessura final sendo assim de 19mm.
A placa deve ser retificada, quando esta começa a ter marcações visíveis das otimizações, sendo o mais comum, ser retificada uma vez por semana.
Conexões
No Nesting, devemos “fugir” da tradicional conexão Cavilha. Para retirar o maior aproveitamento e tirar as peças praticamente concluídas, existem conexões que mais se adaptam para estas máquinas, tal como:

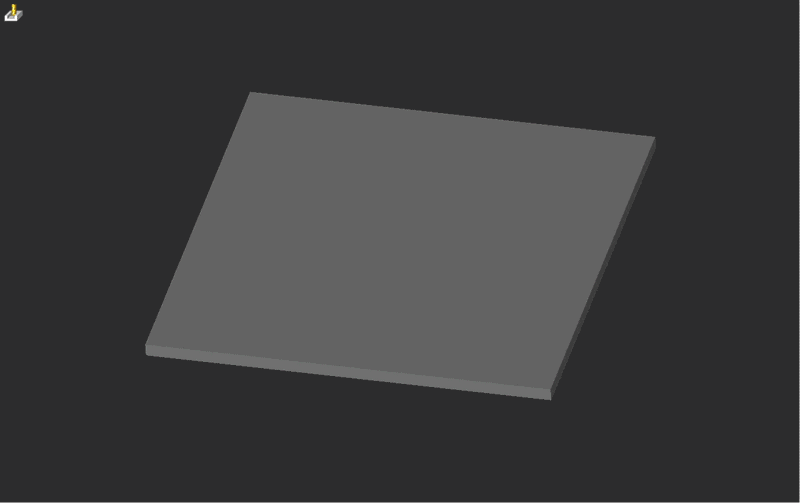

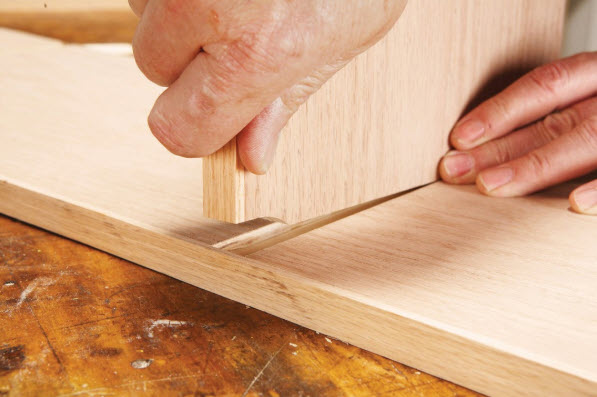

Blind Dado
É um método de montagem onde uma peça de madeira (como a lateral de um móvel) possui um sulco fresado na espessura de outra peça (como uma prateleira ou fundo), mas esse sulco não atravessa todo o material.
Acabamento: O encaixe não fica visível pela parte da frente da estrutura.
Resistência: Oferece uma junção extremamente robusta e segura, ideal para montagens de caixas de armários e gavetas.

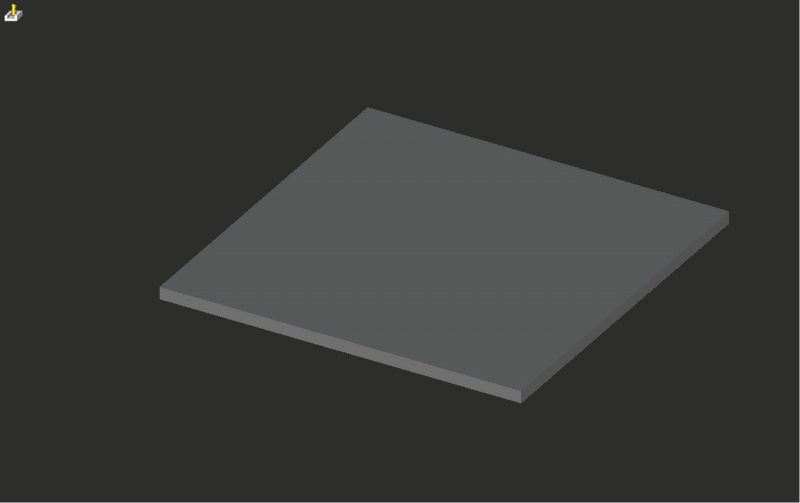

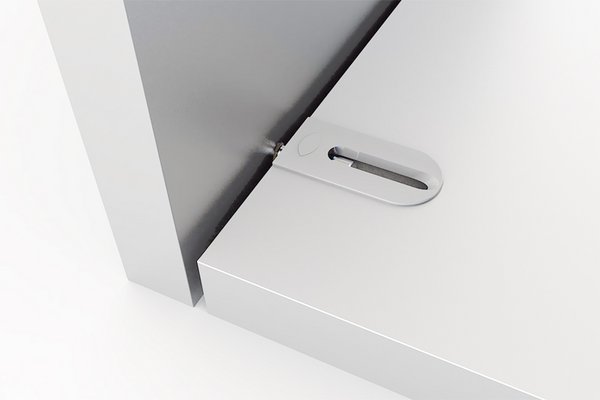

Cabineo
É um conector de peça única (sem parafusos soltos ou buchas adicionais) desenvolvido pela Lamello. Ele é instalado na superfície da peça e usa um parafuso pré-montado que se encaixa na outra chapa com apenas uma chave de fenda (ou bits specialized). Isso dispensa cavilhas e garante uma forte força de aperto.
Ferramentas e Acessórios

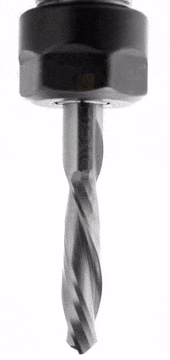

Fresas DownCut:
São excelentes para operações de nesting em CNC quando o objetivo principal é obter um acabamento perfeito na face superior do painel, evitando lascas e rebarbas em materiais revestidos.
A sua hélice empurra a apara para baixo. Isto pressiona o material contra a mesa de vácuo, ajudando a segurar peças pequenas sem que se movam.
No entanto, existe um grande desafio que é acumulação de aparas, o que pode originar o sobreaquecimento da fresa ou o material queimar se a velocidade não for bem ajustada.

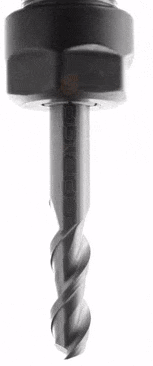

Fresa UpCut:
Funciona de forma oposta à downcut: a sua espiral puxa as aparas para cima, direcionando-as diretamente para o sistema de aspiração da CNC.
No nesting, ela é a escolha ideal quando a prioridade, é a velocidade de avanço e a refrigeração da ferramenta, mas exige cuidados com o acabamento superior do painel.

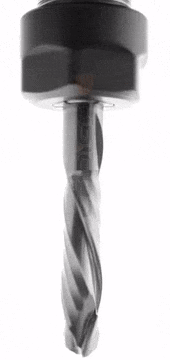

Fresa Compressão(UP/DOWNCUT):
É a ferramenta eleita para operações de nesting em routers CNC. Ela resolve o maior dilema da marcenaria digital: conseguir um acabamento perfeito, sem lascas, tanto na face superior quanto na face inferior da placa de MDF ou laminado.
O mais importante ao utilizarmos fresas de compressão é que a primeira passagem deve ser mais profunda do que a altura da hélice inferior (UpCut) na ponta da fresa.
Se o corte for raso demais, a hélice atua na face superior da placa, causando lascagem no revestimento.
Fresa de Desbaste (Fly Cutter):
Esta ferramenta remove marcas de maquinação anteriores, com sua precisão atinge tolerâncias dimensionais rigorosas e cria superfícies perfeitamente planas e espelhadas.
No processo de fresagem de superfícies (como o faceamento), a ferramenta atua perpendicularmente à peça, garantindo uma distribuição uniforme do corte.
Tornado:
Este acessório de fixação substitui a porca padrão nos cones de fixação para direcionar as poeiras e aparas de forma eficiente durante operações de furação e nesting.
Ao girar a alta rotação e com o seu design helicoidal cria um potente efeito de ciclone, que puxa as aparas e o pó diretamente da superfície de trabalho, empurrando-os para cima, em direção ao sistema de aspiração da máquina.
